Wie testet man die Leitfähigkeit eines Außenkabels?

Das Testen der Leitfähigkeit eines elektrischen Außenkabels ist ein entscheidender Schritt, um seine Leistung und Sicherheit sicherzustellen, insbesondere wenn das Kabel verschiedenen Umweltfaktoren ausgesetzt ist. Als Lieferant von Elektrokabeln für den Außenbereich weiß ich, wie wichtig eine genaue Leitfähigkeitsprüfung ist. In diesem Blog werde ich einige effektive Methoden zum Testen der Leitfähigkeit von Elektrokabeln im Freien vorstellen.

Die Grundlagen der Leitfähigkeit verstehen

Unter Leitfähigkeit versteht man die Fähigkeit eines Materials, elektrischen Strom zu leiten. Bei elektrischen Außenkabeln ist eine gute Leitfähigkeit unerlässlich, um den Leistungsverlust bei der Übertragung zu minimieren. Die Leitfähigkeit eines Kabels wird hauptsächlich durch das Material des Leiters, seine Querschnittsfläche und seine Länge bestimmt. Kupfer und Aluminium werden aufgrund ihrer relativ hohen Leitfähigkeit häufig als Leiter in Elektrokabeln für den Außenbereich verwendet.

Vorbereitungen vor dem Test

Bevor mit dem Leitfähigkeitstest begonnen wird, müssen mehrere Vorbereitungen getroffen werden. Stellen Sie zunächst sicher, dass das Kabel von der Stromquelle getrennt ist, um einen Stromschlag zu vermeiden. Tragen Sie geeignete persönliche Schutzausrüstung, wie z. B. isolierte Handschuhe und Schutzbrille. Überprüfen Sie das Kabel visuell auf offensichtliche Schäden wie Schnitte, Abschürfungen oder Anzeichen von Korrosion. Diese Schäden können die Leitfähigkeit des Kabels erheblich beeinträchtigen.

Visuelle Inspektion

Die Sichtprüfung ist der erste und einfachste Schritt zur Beurteilung des Kabelzustands. Überprüfen Sie den Außenmantel des Kabels auf sichtbare Risse oder Beschädigungen. Ein beschädigter Außenmantel kann den Innenleiter Feuchtigkeit, Staub und anderen Verunreinigungen aussetzen, was mit der Zeit zu einer Abnahme der Leitfähigkeit führen kann. Für unsereXlpe-Isolationskabel für den AußenbereichDie XLPE-Isolierung und der PVC-Mantel bieten hervorragenden Schutz vor Umwelteinflüssen. Eventuelle Schäden an diesen Schutzschichten sollten jedoch vor der Durchführung des Leitfähigkeitstests behoben werden.

Verwendung eines Multimeters

Ein Multimeter ist ein vielseitiges Werkzeug, mit dem der Widerstand eines Kabels gemessen werden kann, der im umgekehrten Verhältnis zu seiner Leitfähigkeit steht. So verwenden Sie ein Multimeter zur Leitfähigkeitsprüfung:

1. Stellen Sie das Multimeter auf den Widerstandsmodus (Ohm) ein. Stellen Sie sicher, dass der Bereich für den erwarteten Widerstand des Kabels geeignet ist. Bei kurzen Kabeln kann ein geringerer Widerstandsbereich erforderlich sein.
2. Reinigen Sie die Enden des Kabels, um einen guten Kontakt mit den Multimeter-Sonden zu gewährleisten. Entfernen Sie jeglichen Schmutz, Oxidation oder Isolierung von den Leiterenden.
3. Verbinden Sie die Multimetersonden mit den beiden Enden des Kabels. Das Multimeter zeigt den Widerstandswert des Kabels an.
4. Vergleichen Sie den gemessenen Widerstand mit dem erwarteten Widerstandswert. Der zu erwartende Widerstand kann anhand des Kabelmaterials, der Länge und der Querschnittsfläche berechnet werden. Wenn der gemessene Widerstand deutlich über dem erwarteten Wert liegt, kann dies auf ein Problem mit dem Kabel hinweisen, beispielsweise auf einen Bruch im Leiter oder auf schlechte Verbindungen.

Leitfähigkeitsprüfung mit einem Durchgangsprüfer

Ein Durchgangsprüfer ist ein weiteres einfaches Gerät, mit dem schnell überprüft werden kann, ob ein Kabel einen durchgehenden Strompfad hat. So verwenden Sie einen Durchgangsprüfer:

1. Schließen Sie den Tester gemäß den Anweisungen des Herstellers an die Stromquelle an.
2. Berühren Sie mit einer Sonde des Durchgangsprüfers ein Ende des Kabels und mit der anderen Sonde das andere Ende.
3. Wenn der Tester einen Piepton ausgibt oder die Kontrollleuchte aufleuchtet, bedeutet dies, dass im Kabel ein durchgehender elektrischer Pfad vorhanden ist, was bedeutet, dass das Kabel leitfähig ist. Eine Durchgangsprüfung zeigt jedoch nur das Vorhandensein einer Verbindung an, nicht jedoch die Qualität der Leitfähigkeit.

Tests unter verschiedenen Umgebungsbedingungen

Elektrokabel für den Außenbereich sind unterschiedlichen Umwelteinflüssen wie hoher Luftfeuchtigkeit, extremen Temperaturen und UV-Strahlung ausgesetzt. Diese Bedingungen können sich im Laufe der Zeit auf die Leitfähigkeit des Kabels auswirken. Um die Leistung des Kabels in verschiedenen Umgebungen sicherzustellen, wird empfohlen, Leitfähigkeitstests unter simulierten Umgebungsbedingungen durchzuführen.

Um beispielsweise die Leistung des Kabels bei hoher Luftfeuchtigkeit zu testen, legen Sie das Kabel für einen bestimmten Zeitraum in eine Feuchtigkeitskammer und führen Sie dann den Leitfähigkeitstest durch. Ebenso legen Sie das Kabel für temperaturbezogene Tests in einen temperaturkontrollierten Ofen oder Gefrierschrank, um extreme Temperaturen zu simulieren.

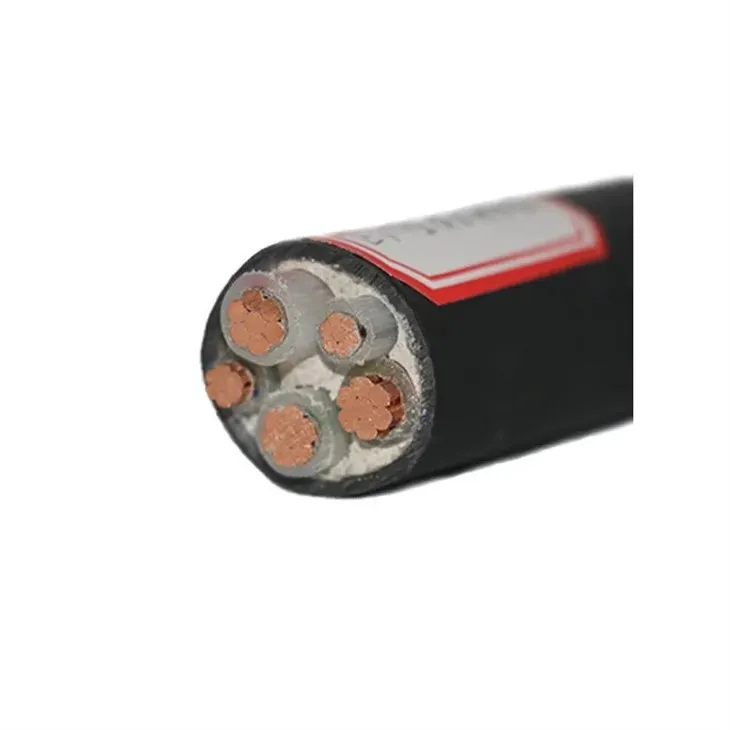

Testen derKabel mit XLPE-Isolierung und PVC-Außenmantel

Unser PVC-Außenmantelkabel mit Xlpe-Isolierung wurde entwickelt, um eine hervorragende Isolierung und Schutz in Außenumgebungen zu bieten. Achten Sie beim Testen dieses Kabeltyps besonders auf die Unversehrtheit der XLPE-Isolierung und des PVC-Außenmantels. Bei Beschädigung dieser Schichten kann es zum Eindringen von Feuchtigkeit kommen, die die Leitfähigkeit des Kabels beeinträchtigen kann.

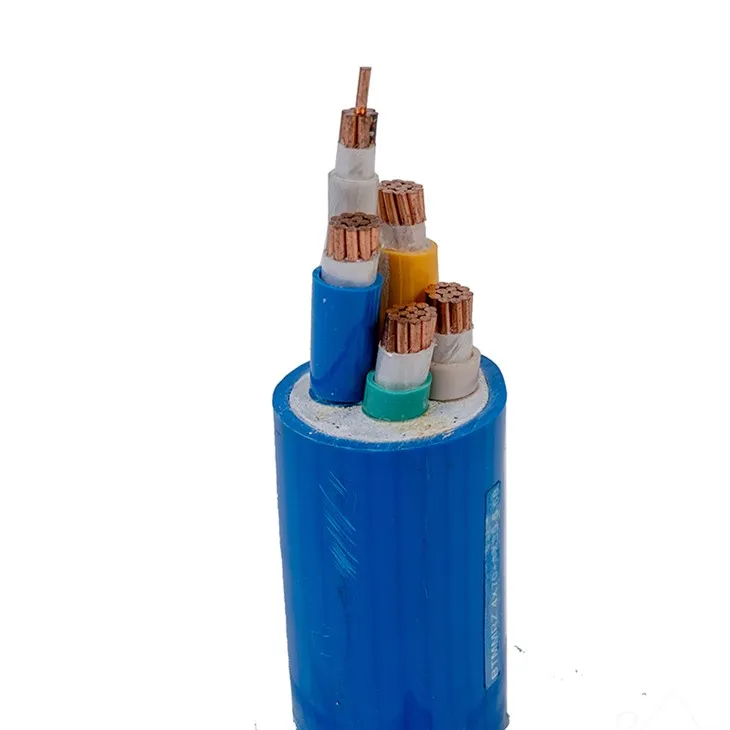

Testen derWasserdichtes Elektrokabel für den Außenbereich

Wasserdichte Elektrokabel für den Außenbereich sind so konzipiert, dass sie dem Eindringen von Wasser standhalten. Um die Leitfähigkeit eines wasserdichten Kabels zu testen, stellen Sie zunächst sicher, dass das Kabel vollständig trocken ist. Wenn das Kabel Wasser ausgesetzt war, lassen Sie es vor dem Testen gründlich trocknen. Sie können auch einen Wassereintauchtest durchführen, um die Wasserdichtigkeit des Kabels zu überprüfen. Tauchen Sie das Kabel für eine bestimmte Zeit in Wasser und testen Sie dann seine Leitfähigkeit. Bleibt die Leitfähigkeit im akzeptablen Bereich, weist das Kabel auf gute Wasserdichtigkeitseigenschaften hin.

Bedeutung regelmäßiger Tests

Regelmäßige Leitfähigkeitsprüfungen von Elektrokabeln für den Außenbereich sind unerlässlich, um deren langfristige Leistung und Sicherheit sicherzustellen. Indem Sie potenzielle Probleme frühzeitig erkennen, können Sie kostspielige Ausfallzeiten und Sicherheitsrisiken verhindern. Es wird empfohlen, einen regelmäßigen Testplan zu erstellen, der auf der Verwendung des Kabels, der Umgebung und den Empfehlungen des Herstellers basiert.

Abschluss

Die Prüfung der Leitfähigkeit von Außenkabeln ist ein komplexer, aber notwendiger Prozess. Indem Sie die in diesem Blog beschriebenen Methoden befolgen, können Sie die Leitfähigkeit Ihrer Kabel genau beurteilen und deren ordnungsgemäße Funktion sicherstellen. Als Lieferant von Elektrokabeln für den Außenbereich sind wir bestrebt, qualitativ hochwertige Kabel bereitzustellen, die den höchsten Standards an Leitfähigkeit und Sicherheit entsprechen.

Wenn Sie am Kauf unserer Elektrokabel für den Außenbereich interessiert sind oder Fragen zur Kabelleitfähigkeitsprüfung haben, können Sie sich gerne für weitere Gespräche und Beschaffungsverhandlungen an uns wenden. Wir freuen uns darauf, Sie zu bedienen.

Referenzen

• Handbuch der Elektrotechnik, 3. Auflage. CRC-Presse.
• National Electrical Code (NEC).
